バッグ オン バルブ (BOV) テクノロジーは、現代の製造業者に優れた高歩留りの包装ソリューションを提供します。ただし、生産現場で機械的な不整合が発生すると、すぐに厳しいマージン負債になります。 BOV システムは、貴重な製品を噴射剤から安全に分離します。実際の充填プロセスでは、ゼロトレランスの精度が要求されます。オペレータは、壊滅的な廃棄物を避けるために、圧着、ガス処理、および液体の投与を細心の注意を払って管理する必要があります。たとえ小さな校正エラーであっても、バッチ全体が台無しになり、サプライチェーンが混乱します。

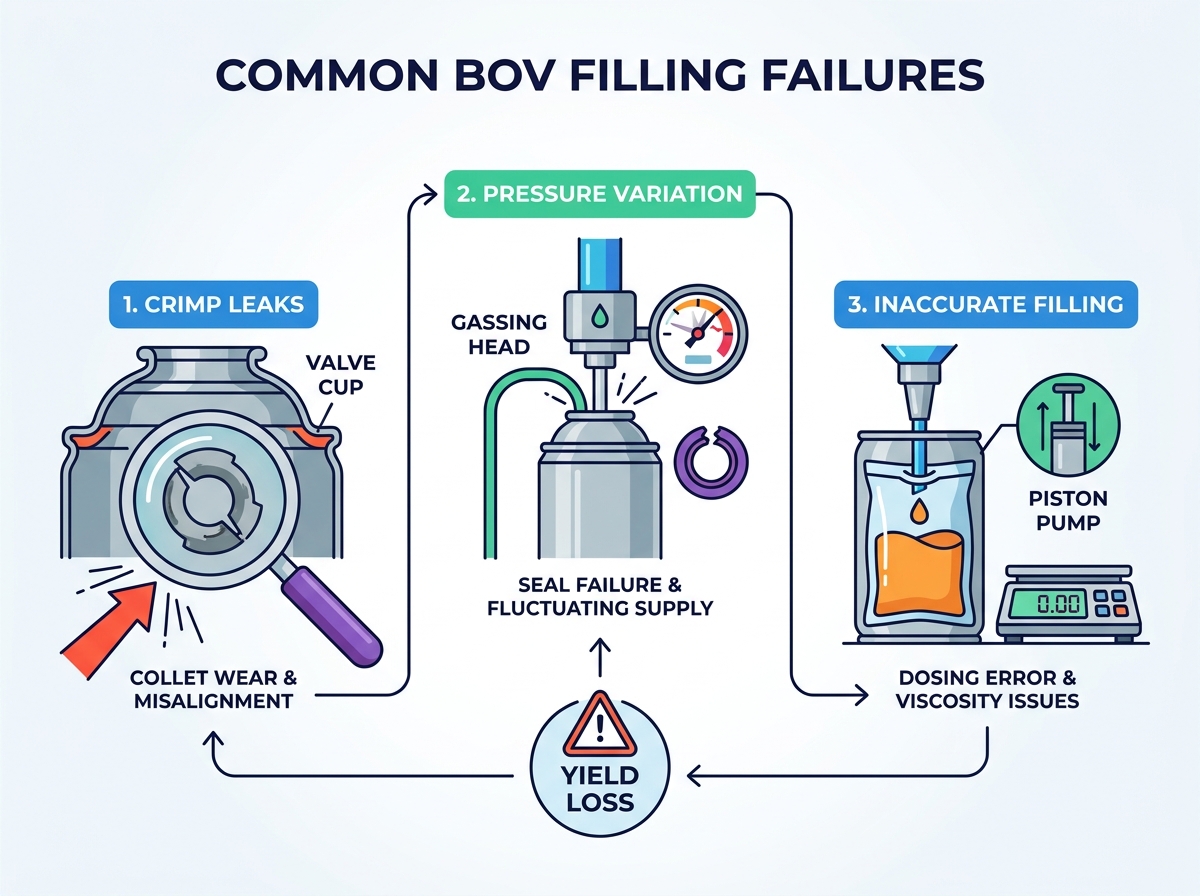

このガイドは、最も一般的な 3 つの BOV 生産障害の臨床的かつ技術的な内訳を提供するように設計されています。圧着漏れ、圧力変動、不正確な液体充填を正確に診断する方法を学びます。実践的な意思決定の枠組みも提供します。これは、これらの繰り返し発生する障害が単純な操作エラー、標準コンポーネントの磨耗、またはシステムの機械の制限に起因するものであるかどうかを判断するのに役立ちます。その後、正確な是正措置を講じて、ライン全体の収益性を回復できます。
圧着漏れがランダムに発生することはほとんどありません。これらは通常、圧着コレットの摩耗、不適切な深さ/直径の校正、または互換性のないバルブ ブリキの検証可能な症状です。
アンダー・ザ・カップのガス処理中の圧力変動は、通常、シールリングの故障または空気圧供給ラインの変動を示しており、エアロゾルスプレーの性能に直接影響を与えます。
不正確な液体充填は、ピストン ポンプのドリフト、製品の粘度の変動、または注入段階でのバッグの不適切な拡張が原因で発生することがよくあります。
定期的なメンテナンスにもかかわらず故障が再発する場合は、生産量とコンプライアンスのニーズに照らしてバッグ オン バルブ充填装置の構造的機能を評価する時期が来たことを示しています。
大量のエアロゾルが生成されると、マイクロエラーが急速に増大します。一見無視できる 2% のリーク率と 1% の過少投与率の組み合わせにより、時間の経過とともに利益率が破壊されます。オペレーターがこれらの逸脱を早期に発見できなかった場合、シフトごとに数千の缶を廃棄することになります。生のアルミニウム、内部バルブアセンブリ、圧縮ガス、そしてバルク製品そのものを失います。この収量の損失により、毎月の収益が損なわれる前に、直ちに診断を行う必要があります。
推進剤の漏れは、規制上および安全上に重大な影響を及ぼします。窒素や圧縮空気などの不活性ガスであっても、輸送中に漏れると危険な圧力差が生じます。さらに、化粧品、医薬品、または食品グレードの環境での不適切な投与は、cGMP (現行の適正製造基準) 基準に直接違反します。規制機関は、充填重量とシールの完全性を厳密に文書化することを要求しています。缶に欠陥があると微生物汚染が発生し、高額なリコールや法的責任が生じるリスクがあります。
エンドユーザー エクスペリエンスが小売店の成功を左右します。未解決の BOV 問題は消費者に直接影響を与えます。スプレーパターンが弱かったり、缶詰になったり、製品が早期に腐敗したりすることがあります。高級連続スプレー日焼け止めにお金を払っている顧客は、完璧な施工を期待しています。缶の供給に失敗すると、購入者は否定的なレビューを残し、競合他社に乗り換えます。小売購入者はこれらの欠陥率を注意深く監視しています。一貫して品質に問題があると、すぐに儲かる陳列スペースと購入者の維持が失われます。
1 インチのバルブカップと缶ネックの間に完全なメカニカルシールを確立する必要があります。圧着深さと圧着直径は、このプロセスにおける 2 つの最も重要な変数を表します。圧着コレットが外側に拡張して、バルブ カップを缶のカールの下にロックします。静止深さが高すぎると、シールの圧縮が不足します。直径が狭くなりすぎると、推進剤が微細な隙間から漏れてしまいます。
摩耗したコレットまたは校正されていないコレット: 継続的な金属と金属の摩擦により、数百万サイクルにわたってコレット ジョーが劣化します。
下向きの圧力が一貫していない: 空気供給ラインが変動すると、空気圧圧着ヘッドは力を失うことがよくあります。
寸法の不一致: ブリキのバルブ カップとアルミニウム缶は材料公差が異なるため、個別の圧着設定が必要です。
すべての生産バッチに対して定期的なウォーターバステストを義務付けることをお勧めします。缶を温水に浸し、バルブの継ぎ目から漏れる上昇気泡を視覚的に確認します。次に、デジタル圧着ゲージを利用して、メーカーの仕様に照らして物理的な寸法を確認します。深さと内径の両方を測定します。これらの測定値を系統的に文書化して、致命的な漏れが発生する前に段階的な機械的ドリフトを特定します。
診断パラメータ | 標準ターゲット範囲 | キャリブレーション失敗の症状 |
|---|---|---|
クリンプデプス | 4.70mm～5.00mm | メカニカルシールが弱い。水浴中での泡立ちが見える。 |
クリンプ直径 | 27.10mm～27.30mm | 変形したバルブカップ。圧力下での構造的なマイクロリーク。 |
下向きの力 | 缶の材質により決まる | 缶の首が潰れているか、ガスケットの圧縮が不十分です。 |
マスター校正缶を使用して、圧着ヘッドの機械的制限を再校正します。
空圧シリンダの圧力を調整して、すべてのインデックス サイクルにわたって一貫した下向きの力を確保します。
寸法の磨耗が許容限界を超える前に、圧着コレットと拡張ジョーを積極的に交換してください。
厚いブリキカップを頻繁に加工する場合は、硬化鋼工具に切り替えてください。
カップ下のガス発生段階は、最終製品の内圧を決定します。機械がセンタリングベルを缶の上に下げます。真空により周囲の空気が除去されます。次に、システムは、圧着ジョーがパッケージを密閉する数ミリ秒前に、バルブ カップの下に噴射剤 (通常は圧縮空気または窒素) を注入します。ここでの正確なタイミングは依然として交渉の余地のないものです。
シールリングの劣化: ガス処理ヘッドの真空ガスケットと圧力ガスケットに微細な摩耗が発生し、噴射剤が早期に漏れてしまいます。
変動する主空気供給: 工場のエアコンプレッサーの出力はピーク使用時間中に低下することが多く、必要な量のガス発生ヘッドが不足します。
缶の位置ずれ: センタリング ベルが缶のドームに対して完全に同一面に収まらない場合、高圧ガスが側面から吹き出します。
インライン圧力調整器を監査することから始めます。メインコンプレッサーの供給圧力を確認し、ガス処理ヘッドの局所圧力ゲージと比較します。大幅な低下は供給ラインの枯渇を示します。懐中電灯と拡大レンズを使用して、センタリング ベル内のポリウレタン シーリング ガスケットを検査します。破れ、微細な摩耗、圧縮永久歪みがないか確認してください。
工場の圧力変動を吸収するために、ガスステーションのすぐ隣に局所的な空気貯蔵所 (サージ タンク) を導入します。
動作寿命を延ばすために、バイトンや強化 PTFE などの耐摩耗性の高いシール素材にアップグレードしてください。
プログラマブル ロジック コントローラー (PLC) 圧力センサーを毎週校正してください。
インデックススターホイールを再調整して、缶とガス処理ベルの間の完全な同心性を確保します。
缶を密閉して加圧した後、機械はバルク製品を小さなバルブステムを通して内部の袋に押し込みます。この高圧液体注入段階では、丸めたバッグをスムーズに拡張する必要があります。投与シリンダーは、正確な体積量の液体を供給する必要があります。逸脱すると、重量不足の不良品が発生したり、内部袋が破裂したりする可能性があります。
ピストン ポンプ シールの劣化: 内部シールが摩耗すると、液体がピストンを迂回し、充填時間が短くなります。
製品の粘度の変化: 保持タンク内の温度変動により流体力学が変化し、ポンプに負担がかかります。
バッグの折り畳みまたは破裂: 射出速度が速すぎると、缶内で内部バッグがねじれたり、折れたり、破れたりします。
厳密な統計的プロセス制御 (SPC) プロトコルを実装します。インライン重量チェック計量器を使用して、投与ステーションから出るすべての缶を監視します。重量分布曲線を分析して、緩やかなドリフトと突然の機械的故障を特定します。不合格になった缶は慎重に切り開いてください。内部の袋を点検してください。通常、バッグの破裂は過剰な射出圧力を示し、バッグのねじれはバルブとバッグの構造設計に互換性がないことを示します。
PLC を介して注入流量を調整し、内部バッグがスムーズに展開するのに十分な時間を確保します。
ジャケット付きの保持タンクを設置してバルク製品の温度を安定させ、定量ポンプに入る粘度を一定に保ちます。
複雑な化学製剤を導入する前に、滅菌水を使用して投与シリンダーのストローク長を校正します。
計画された予防保守期間中に、内部ポンプのシールを定期的に交換してください。
オペレーターは、通常の損耗と機械の全体的な欠陥を区別する必要があります。摩耗したコレットや劣化したシールの交換は、基本的なメンテナンスとなります。ただし、充填重量のドリフト、際限のない切り替えの遅延、不規則な圧力降下と常に闘っている場合、設備投資の問題に直面することになります。時代遅れのアーキテクチャでは、高速で最新の生産要求に耐えることができません。多くの場合、信頼性の高い最新のに移行することが、 バッグオンバルブ充填装置 慢性的なスクラップ率に対する唯一の恒久的な解決策となります。
既存の機械を 3 つの異なる運用柱にわたって評価します。
精度と一貫性: 空気圧駆動のメカニズムは空気圧に依存しており、空気圧は自然に変動します。サーボ駆動機構には高精度の電気モーターが使用されています。サーボ モーターは、圧着深さと液体注入精度に関して、無限に厳しい公差を提供します。
スケーラビリティ: 半自動マシンはパイロット実行に適しています。ただし、基盤となるシャーシの剛性が不足している場合、完全自動インデックス ラインへのギャップを埋めると、故障率が倍増することがよくあります。
切り替え効率: 技術者が異なる缶サイズまたは製品タイプの間で切り替えるのに必要な正確な時間を追跡します。手動ツールを使用した長くて困難な切り替えは、アーキテクチャが時代遅れであることを示しています。
新しい機械を調達する場合は、OEM テスト プロトコルに関する絶対的な透明性を要求します。承認する前に、厳格な工場受け入れテスト (FAT) およびサイト受け入れテスト (SAT) パラメータが必要です。現地の技術サポートと迅速な交換部品の利用可能性を評価します。最後に、厳密なコンプライアンスへの対応状況を確認します。揮発性推進剤を処理する予定がある場合、新しいセットアップは可燃性ゾーンの ATEX 規格を満たし、医薬品または食品グレードの用途向けに衛生的な溶接を備えている必要があります。
圧着漏れ、圧力低下、注入の不正確さは、解決可能な機械的課題です。これらは BOV テクノロジーに固有の欠陥ではありません。圧着コレット、カップ下のガス発生力学、高圧液体注入の機械的現実を理解することで、チームは効果的にトラブルシューティングを行うことができます。プロアクティブな診断により、小さな校正ドリフトが大規模なバッチ障害に発展するのを防ぎます。標準化されたウォーターバステスト、デジタル寸法検証、および厳密な SPC チェック計量により、歩留り低下に対する堅牢な防御が構築されます。
運用管理者には、30 日間のダウンタイムと廃棄率の包括的な監査を実施することをお勧めします。廃棄された製品、失われたアルミニウム、旧式の機械との格闘に費やされた労働時間の正確な量を測定します。このデータにより、現在のセットアップの真の運用効率が明らかになります。既存のラインが継続的に成長のボトルネックになっている場合は、最新のサーボ駆動ソリューションを調達する時期が来ています。お気軽に 高度な機械アーキテクチャがどのようにして繰り返し発生する生産障害を永久に排除できるかについて、 お問い合わせください。
A: 業界標準は絶対ゼロを目指しています。実際、施設では水浴試験後の漏れ率が 0.1% 未満であれば許容されます。それ以上の場合は、直ちに機器の介入と圧着ヘッドの再調整が必要になります。
A: 一般的にはありません。 BOV には、特定のカップ下ガス処理ヘッドと、高度に特殊化された高圧スルーザバルブ液体投与シリンダーが必要です。標準的なエアロゾル機械にはこの必要なアーキテクチャが欠けているため、特殊な BOV 装置が必須となります。
A: 交換頻度は材質やサイクル数によって異なります。標準的な予防保守では、100 ～ 200 万サイクルごとの入念な検査が推奨されます。寸法のずれや傷の兆候が見られた場合は、直ちにコレットを交換する必要があります。
A: はい。圧縮空気と窒素は、圧力下で異なる挙動を示します。圧力変動を回避し、一貫したスプレー性能を確保するには、機器のレギュレーターとガス処理ヘッド タイマーを使用する特定のガスに合わせて正確に校正する必要があります。
