従来のエアロゾルからバッグオンバルブ (BOV) 技術への移行には、正確な機器の選択が必要です。間違った機器を選択すると、生産に深刻なボトルネックが発生します。過度の切り替えダウンタイムが発生し、製品の完全性が損なわれる可能性があります。このガイドは重要な目的を果たします。当社は生産マネージャーと調達チームに客観的なフレームワークを提供します。オプションを評価するには、仕様に基づいた基準が必要です。最終候補リストを作成するお手伝いをします。 実際の施設のニーズに基づいて、ベンダーの誇大広告は完全に無視してかまいません。自動化とスループットを正確に一致させる方法を教えます。粘度および充填範囲の仕様を定義する方法を学びます。また、医薬品、化粧品、食品用途のコンプライアンス義務もカバーしています。 バッグ オン バルブ充填機の
自動化をスループットに合わせる: 機械の選択を必要な時間あたりの缶数 (CPH) および予測されるスケーリング制限に合わせて調整し、OEE (総合設備効率) を最適化します。
粘度と充填範囲の仕様を定義する: 圧力シリンダーと分注シリンダーがエアレーションやバルブの詰まりなしに特定の製品特性に対応できることを確認します。
コンプライアンスと材料を優先する: 医薬品および食品用途の場合、316L ステンレス鋼の接触部品や定置洗浄 (CIP) 対応など、譲れない特徴があります。
「速いほど良い」を超えて進むことが不可欠です。スループットを上流の配合に合わせる必要があります。下流の包装能力も非常に重要です。カートナー作業が遅れれば、高速充填機は役に立ちません。バランスラインの統合が必要です。施設が高速システムを不適切に購入しているのをよく見かけます。その後、混合タンクが十分なバルク製品を供給できないため、苦戦することになります。成功指標を早い段階で定義する必要があります。生産現場全体を総合的に評価します。
成功基準を定義するときは、次の重要な手順を考慮してください。
シフトごとの上流処理の出力率を監査します。
キャッピング、ラベリング、箱詰めのための下流の能力を測定します。
実際の稼働シフト時間から計画されたメンテナンスを差し引いた時間を計算します。
ラインの許容可能なスクラップ率と不合格率を決定します。

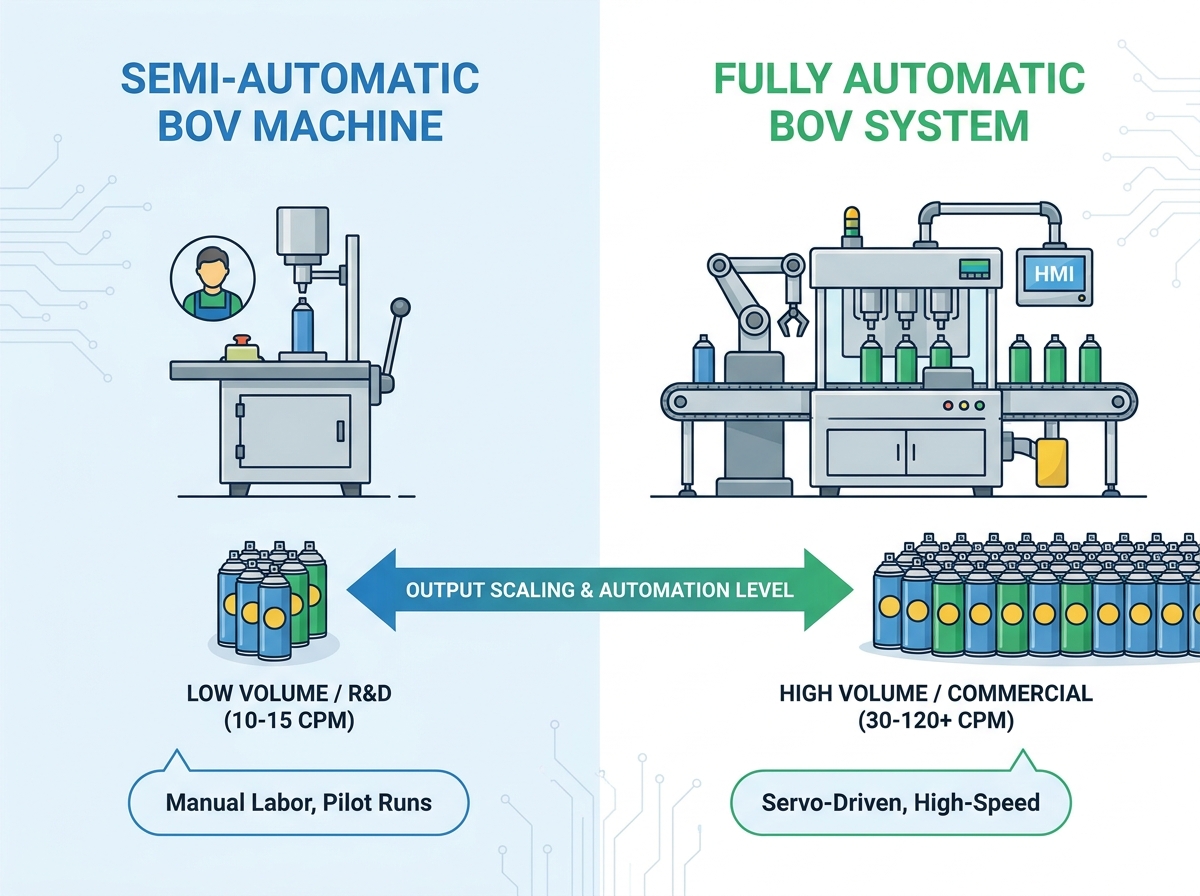

一般的な出力範囲は 10 ～ 15 缶/分 (CPM) です。これらのユニットはパイロットランや臨床試験に最適です。また、頻繁に少量の製品バリエーションを管理する施設にも適しています。スタートアップ企業は半自動システムを導入することがよくあります。これらは BOV テクノロジーへの優れたエントリーポイントを提供します。
これらの設定には制限があります。オペレーターのペース配分に大きく依存します。プロセス全体は依然として労働集約的です。オペレーターは圧着ステーション、ガス充填ステーション、液体充填ステーションの間で缶を手動で移送します。人的ミスには気をつけなければなりません。一貫性のない手動操作は全体のサイクル タイムに影響します。疲労により、シフトの終わりに向けて生産が遅くなるのは当然です。
一般的な出力範囲は 30 CPM から 120 CPM 以上です。この差異は、利用可能なインデックス ステーションによって異なります。複数の液体充填ヘッドの数も速度に影響します。これらのマシンは、専用の製品ラインに最適です。高速商業生産は自動化によって成功します。
ここでは特定の評価レンズを使用します。サーボ駆動のインデックスと自動缶供給を探してください。統合された重量チェックにより、不合格率が最小限に抑えられます。完全自動システムは正確な制御を継続的に維持します。オペレータの介入を大幅に削減します。この削減により、長時間のシフトでも一貫した OEE が保証されます。サーボモーターによりスムーズな加速を実現します。これにより、バルブ挿入段階前の液体の流出を防ぎます。
シリンダの容積容量を慎重に評価してください。一般的な範囲は 50ml から 500ml のフォーマットです。充填不足および過剰充填の許容範囲を確認する必要があります。精度により、高価な製品の無償提供が防止されます。また、充填不足の容器に対する規制上の罰金も回避できます。
高圧液体充填機能は非常に重要です。 BOV テクノロジーは、製品をバルブステムに押し込みます。バッグ内部の抵抗と外部のガス圧に対して作用します。充填圧力が不十分だと充填が不完全になります。機械は缶内の圧縮空気または窒素を圧倒する必要があります。正確な計量シリンダーにより、正確な量がバッグに入ることが保証されます。極端な力が加わった際にバッグが破れるのを防ぎます。
流体が異なれば、必要な処理メカニズムも異なります。すべての液体に対して普遍的なアプローチを使用することはできません。
低粘度 (生理食塩水、トナー): 液 だれ防止ノズルに重点を置きます。ここでは飛沫防止が重要です。水のような液体は簡単に飛び散り、缶の外側を汚染する可能性があります。この汚れにより、後でラベルの接着が損なわれます。
高粘度 (ローション、ジェル、クリーム): これらには特殊な容積式ポンプが必要です。加熱されたホッパーは、一貫した流れを維持するのに役立ちます。投与シリンダー内のキャビテーションを防ぎます。厚い製品は自然に流れに抵抗します。袋に押し込むには強力な機械力が必要です。
液体の粘度プロファイルと推奨技術 | |||
粘度レベル | 代表的な製品 | 推奨されるメカニズム | 制作上の主な考慮事項 |
|---|---|---|---|
低い | 生理食塩水、化粧水、水 | 重力または軽いピストン | 飛沫を防ぐ液だれ防止ノズル |
中くらい | 食用油、シロップ | 標準ピストンポンプ | 流量を維持するための温度制御 |
高い | ジェル、ローション、クリーム | ポジティブディスプレイスメント | キャビテーションを防ぐ加熱ホッパー |
医療製品には厳しい規制上の負担が伴います。必須要件には、FDA および cGMP への準拠が含まれます。包括的な検証ドキュメントが必要です。これは、IQ、OQ、および PQ プロトコルをメーカーから保護することを意味します。無菌環境にはクリーンルームへの適合性が絶対に必須です。
包括的なデータログにより、21 CFR Part 11 への準拠が保証されます。適切なシステムは、すべてのパラメータを継続的に追跡します。圧力、充填量、オペレーターのアクションを記録します。バッチが失敗した場合は、正確な原因を追跡する必要があります。電子記録は、この重要な追跡可能性を提供します。監査証跡は、規制検査中に施設を保護します。
パーソナルケア市場は究極の柔軟性を求めています。消費者のトレンドは急速に変化します。必須の要件には、フォーマットの迅速な切り替えが含まれます。複数のサイズの缶を効率的に処理する必要があります。季節製品では素早い工具調整が必要です。
美観を重視した圧着によりアクチュエータの損傷を防ぎます。缶に傷が付くと、ブランドの認識が直ちに損なわれます。圧着ヘッドは、仕上げを傷つけることなくバルブを固定する必要があります。圧着深さが異なるとマイクロリークが発生します。高品質の美容機械には高精度のコレットが使用されます。外側に均等に拡張してバルブをしっかりと密閉します。
食品安全基準により、厳密な機械設計が規定されています。衛生面に妥協はできません。必須要件には、すべての接触面にわたる衛生的な溶接が含まれます。すべての O リングとシールには FDA 承認のエラストマーが必要です。
CIP と SIP (定置滅菌) の統合により、相互汚染を防止します。停滞ゾーンには危険な細菌が潜んでいます。機械は洗浄サイクル中に完全に排水する必要があります。クイックリリースクランプにより、オペレーターは流体経路を検査できます。 BOV は生成物を推進剤から完全に分離します。そのため、純粋な食品用途に最適です。ただし、充填装置自体は新品のままにしておく必要があります。
異なる缶直径間の切り替えに必要な時間を評価します。高さ調整も評価します。専用回線では形式が変更されることはほとんどありません。しかし、多製品施設は絶え間ない切り替えに直面しています。工具不要の切り替えにより、ダウンタイムが大幅に短縮されます。
オペレータはガイド レールを調整するためにレンチを必要としません。交換可能なパックによりプロセスが合理化されます。さまざまなサイズの缶を標準の外側パックに入れます。機械はパックを均一に扱います。これにより、複雑なコンベア レールの調整が完全に不要になります。
機械のガス注入精度を注意深く評価してください。 BOV システムは、液体を充填する前にガスを注入します。ガスは缶と内袋の間に滞留します。缶の圧力が低いと、製品の排出速度が低下します。これは消費者の苦情に直結します。
過剰に圧力がかかる缶は構造破損の危険があります。これらは輸送中に安全上危険になります。機器はガス圧力を常に監視する必要があります。許容誤差を超えた缶は自動的に拒否されます。窒素は、標準の圧縮空気とは異なる取り扱いが必要です。空気圧システムが選択したガスを安全にサポートしていることを確認してください。
現実世界の統合には慎重な計画が必要です。施設が必要な空気消費量 (CFM) をサポートできることを確認してください。高速ラインでは大量の圧縮空気が消費されます。
電気負荷も配置を決定します。工場が正しい電圧とアンペア数を供給していることを確認してください。利用可能な床面積と照らし合わせてマシンの設置面積を確認してください。オペレーターがメンテナンスを行うために十分なスペースを確保してください。設置場所が狭いと、サービススケジュールがおろそかになります。原材料の保管場所を近くに設置する必要があります。
最終承認の前に厳格な FAT を要求します。テストには実際の製品バルクを使用してください。缶、バルブ、アクチュエーターはご自身でご用意ください。決して水流テストのみに基づいて購入しないでください。
圧力下では、水は粘性ゲルとは異なる挙動をします。現実世界のマテリアルは、マシンの真のパフォーマンスを明らかにします。隠れた問題を出荷前に明らかにします。シェービングジェルを使用する場合、水はキャビテーションのリスクを示しません。特定の製品が定量シリンダーを通って流れるのを目撃する必要があります。 FAT 中の出力速度を記録します。
ベンダーの国内部品在庫を慎重に評価してください。テクニカル サポートの応答時間は非常に重要です。高度なリモート トラブルシューティング機能を探してください。 PLC リモート アクセスにより、エンジニアは問題を即座に診断できます。
このアクセスにより、ダウンタイムの長期化が防止されます。メンテナンス チームが遅番中に困難を抱えている場合は、すぐに助けが必要です。迅速で信頼性の高いサポートを得るには、できる必要があります。 当社 または選択したベンダーに連絡強力なサービス レベル アグリーメント (SLA) により稼働時間が保証されます。見積もり段階で推奨スペアパーツリストを依頼してください。
メーカーは製品ラインをシームレスにアップグレードできますか?最終的にはセミオートからフルオートに移行することになるかもしれません。将来の統合のニーズを今すぐ検討してください。
後でダウンストリーム コンポーネントが必要になる場合があります。ウォーターバスは充填後に微小な漏れがないかチェックします。アクチュエーター プレーサーはキャッピング プロセスを自動化します。モジュール式マシンフレームはビジネスとともに成長します。 PLC が後で追加入力を受け入れることができるかどうかをベンダーに問い合わせてください。前向きな調達により、将来の設備投資を節約できます。
適切な機器の選択は、エンジニアリング上の重要な決定を意味します。それは単なる基本的な購入取引ではありません。自動化の選択を実際の運用データと一致させる必要があります。現実世界の能力によって、今後の最善の道が決まります。
次に、具体的で計算されたアクションステップを実行します。すぐに包括的な要件仕様書を作成します。製品の粘度を正確に詳しく説明します。目標CPMを明確に定義します。正確な缶の寸法とすべての規制遵守のニーズを含めます。この統合データを最終候補のベンダーに提示します。このアプローチにより、精度の高い見積もりを確実に受け取ることができます。これにより、インストール中の予期せぬ事態がなくなり、長期的な運用の成功が保証されます。
A: 業界標準は通常 +/- 0.01 MPa 付近です。正確なガス圧着により、充填段階での袋の破裂を防ぎます。また、最終消費者に対して一貫した避難率を保証します。ガス圧が変動すると、製品がバッグ内に閉じ込められたままになる危険があります。一貫した公差により信頼性が保証されます。
A: はい。最新のシステムでは、交換可能なパックを利用して、さまざまな直径の缶を輸送しています。コンベアに沿ってガイド レールを調整することもできます。この柔軟性により、さまざまな形式の変更に対応できます。オペレーターはパックを交換し、レールの位置を変更するだけで新しい缶サイズを運転できます。
A: 現実的なタイムラインは 30 ～ 60 分の範囲です。この期間は、フォーマット変更の複雑さによって異なります。工具不要の調整機構により、このプロセスが迅速化されます。製品変更のために完全な CIP 統合が必要な場合は、適切な衛生状態を確保するためにスケジュールが若干延長されます。
A: オペレーターは間違いなく学習曲線に直面しています。 HMI 制御とサーボ調整を習得する必要があります。高圧システムの安全プロトコルには厳格な遵守が必要です。施設は包括的な研修プログラムに投資する必要があります。よく訓練されたオペレーターが高い OEE を維持し、フロアでの重大な安全事故を防ぎます。
